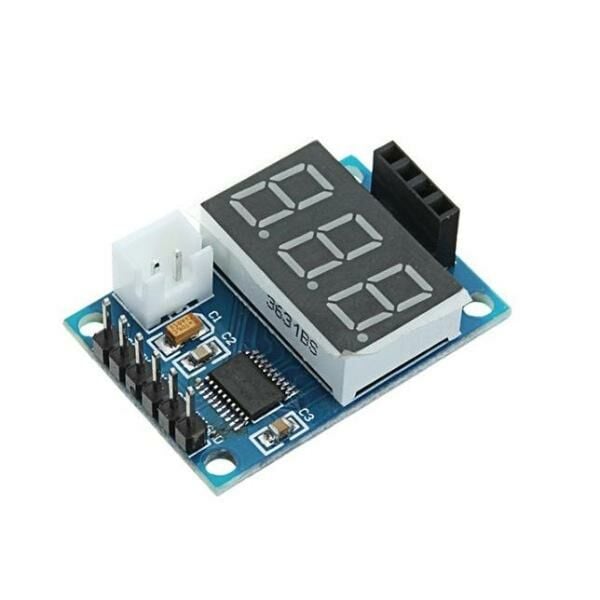

HC-SR04 Ultrasonik Sensör Ölçüm Modülü
|
HC-SR04 ultrasonik sensörü kullanılarak mesafe ölçümü uygulamalarında kullanılır. Bir nesnenin veya engelin mesafesini 3 basamaklı LED ekranda görüntüleyebilirsiniz. Ayrıca karttaki seri pinler aracılığıyla verilerini de alabilirsiniz.
|
|
NOT: HC-SR04 Ultrasonik Sensör dahil değildir.
|
| Teknik Özellikler |
| Dahili STM8S103 yüksek performanslı mikroişlemci |
| Dijital ekran |
| Veri seri port üzerinden çıkarılabilir |
| Etkili ölçüm mesafesi: 3cm - 400cm |
| Ölçüm Birimi: cm |
| En büyük hata: yaklaşık% 1 |
| Çalışma voltajı: 5V |
|
Arayüz Açıklaması:
|
|
VCC, GND: 5V güç arayüzü
|
|
2.54mm beyaz soket: 5V güç kaynağı arayüzü
|
|
TX: seri port pini
|
|
RX: seri port pini
|
|
NRST, SWIN: STM8 program indirme portu
|
|
Kullanım için talimatlar:
|
| Ölçüm mesafesi, dijital ekran ve seri port üzerinden aynı anda görüntülenebilir |
| Dijital ekran kullanımı için, doğrudan ultrasonik modülü takın ve 5V güç kaynağına bağlayın |
| Seri port çıkışı: ultrasonik modülün VCC, TX, RX, GND USB'ye TTL modül 5V, RX, TX, GND, seri haberleşme baud hızı 9600 |
| Değişken, ölçülen nesne alanı 0,5 metrekareden az olmamalıdır ve mümkün olduğu kadar düz ve biraz daha güçlü yansıtma kabiliyeti olmalıdır, aksi takdirde test sonuçlarını etkiler. |
| Etkili ölçüm mesafesi 3cm-400cm, bu aralığın ötesinde verilere izin verilmez veya 000 göstergeye neden olabilir. |
